Ochrona przed spadkiem ciśnienia w ciężarówce — jak układ wieloobwodowy izoluje nieszczelności pneumatyczne

Awaria układu pneumatycznego w pojeździe ciężarowym podczas jazdy to sytuacja wymagająca natychmiastowej reakcji systemu. Kiedy w jednym z obwodów hamulcowych pojawia się nagła nieszczelność, kompresor zaczyna pracować bez przerw, próbując uzupełnić uciekające powietrze. Ciśnienie w uszkodzonym fragmencie instalacji gwałtownie spada. Rozszczelnienie pojedynczego przewodu mogłoby doprowadzić do całkowitej utraty siły hamowania w całym zestawie, co stanowiłoby bezpośrednie zagrożenie na drodze. Inżynierowie projektujący współczesne układy pneumatyczne musieli wyeliminować to ryzyko. Zastosowali mechanizm, który automatycznie izoluje pęknięty przewód od reszty instalacji. Dzięki temu kierowca zachowuje kontrolę nad pojazdem, a hamulce na sprawnych osiach nadal funkcjonują prawidłowo.

Jak układ wieloobwodowy separuje awarie pneumatyczne

Współczesny układ hamulcowy ciężarówki dzieli się na kilka niezależnych sekcji, które zasilane są wspólnym sprężonym powietrzem. Głównym elementem odpowiedzialnym za zarządzanie tym podziałem jest centralny rozdzielacz. Kiedy system wykryje drastyczny spadek ciśnienia w jednej z sekcji, zawór zabezpieczający odcina dopływ powietrza do uszkodzonego fragmentu instalacji. Mechanizm ten opiera się na precyzyjnie skalibrowanych zaworach przelewowych oraz zwrotnych. Reagują one natychmiast na każdą nienaturalną różnicę ciśnień między poszczególnymi obwodami.

Zamknięcie uszkodzonej drogi przepływu sprawia, że ciśnienie w sprawnych obwodach pozostaje na bezpiecznym poziomie roboczym. Kompresor tłoczy powietrze tylko do szczelnych elementów układu. Działanie to zapobiega całkowitemu opróżnieniu zbiorników głównych, co pozwala na zachowanie częściowej funkcjonalności hamulców roboczych oraz postojowych. Element separujący utrzymuje integralność całego układu hamulcowego, spełniając przy tym rygorystyczne wymagania europejskich dyrektyw homologacyjnych. Producenci tacy jak WABCO czy Haldex stosują warianty czteroobwodowe lub wieloobwodowe, które w ułamku sekundy reagują na pęknięcie przewodu zasilającego siłowniki.

Proces ten zachodzi całkowicie mechanicznie, bez konieczności udziału skomplikowanej elektroniki, co zwiększa niezawodność rozwiązania. Otwarcie zaworu przelewowego dla danej sekcji następuje dopiero wtedy, gdy ciśnienie w obwodach priorytetowych osiągnie określoną wartość minimalną. Awaria obwodu pomocniczego, odpowiedzialnego na przykład za zawieszenie pneumatyczne, nie wpłynie negatywnie na podstawowe obwody hamulcowe ciągnika siodłowego oraz naczepy.

Rygorystyczne normy techniczne nakazują, aby ewentualna awaria w układzie naczepy nie wpływała na zachowanie ciągnika. Odpowiednio zaprojektowany system rozdziału powietrza gwarantuje niezależność każdego z tych elementów. Pojazdy pokonujące długie trasy międzynarodowe muszą opierać się na najwyższej jakości podzespołach, które przetrwają miliony cykli pracy w trudnych warunkach. Ogranicza to ryzyko niebezpiecznych sytuacji podczas zjazdów ze stromych wzniesień lub gwałtownego hamowania awaryjnego.

Diagnostyka warsztatowa i objawy nieszczelności systemu

Rozpoznanie usterki w obrębie rozdzielacza wieloobwodowego wymaga od mechanika odpowiedniego podejścia. Codzienna eksploatacja pokazuje, że awaria tego komponentu objawia się przede wszystkim mocno wydłużonym czasem nabijania butli powietrznych. Kierowca obserwuje na desce rozdzielczej, że wskazówki manometrów podnoszą się znacznie wolniej niż zazwyczaj. Sprężarka pracuje pod stałym obciążeniem, a ciśnienie w poszczególnych obwodach nie wyrównuje się w prawidłowy sposób. Zdarza się również słyszalny syk uciekającego powietrza bezpośrednio z okolic podstawy osuszacza.

Mechanicy muszą trafnie odróżnić uszkodzenie wewnętrzne samego rozdzielacza od prozaicznego pęknięcia przewodu na ramie pojazdu. Proces ten polega na uważnej obserwacji zachowania manometrów w kabinie podczas testu napełniania pustego układu. Jeżeli diagności zauważą spadek ciśnienia ograniczony do jednego obwodu przy prawidłowym ładowaniu pozostałych, wskazuje to na poprawną pracę modułu zabezpieczającego, a problem leży głębiej w instalacji. Weryfikacja przepływów polega także na pomiarze różnic między ciśnieniem statycznym a dynamicznym. Warsztat ocenia w ten sposób czas potrzebny do osiągnięcia minimalnego ciśnienia roboczego, unikając przedwczesnego demontażu drogich podzespołów pneumatycznych.

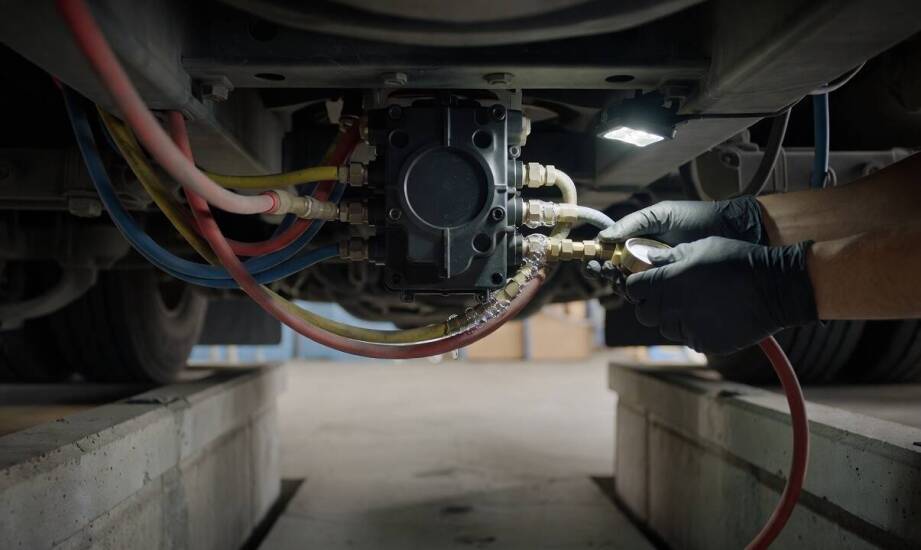

Procedura badawcza obejmuje często podłączenie zewnętrznych manometrów kontrolnych bezpośrednio do złącz pomiarowych przy zaworze. Analiza wartości ciśnienia otwarcia i zamknięcia dla każdego wyjścia pozwala precyzyjnie określić stan sprężyn i membran wewnątrz obudowy. Niektóre warianty zaworów posiadają zintegrowaną funkcję odpowietrzania, co dodatkowo ułatwia przeprowadzenie testów bez całkowitego rozszczelniania układu. Profesjonalna diagnostyka eliminuje ryzyko wymiany w pełni sprawnego rozdzielacza, skupiając uwagę serwisu na faktycznym miejscu wycieku.

Prawidłowo funkcjonująca izolacja obwodów warunkuje bezpieczeństwo na drodze i pozwala kierowcy na dojazd do najbliższego miejsca naprawy. System ten chroni pojazd przed nagłą utratą zdolności do wytracania prędkości. Diagności zyskują z kolei czytelny obraz sytuacji, który znacznie przyspiesza lokalizację nieszczelności i skraca całkowity czas postoju ciężarówki. Od niemal trzydziestu lat hurtownia motoryzacyjna STAR-HURT dostarcza sprawdzony asortyment pneumatyczny dla transportu ciężkiego, zaopatrując serwisy w niezbędne części zamienne. Dostępność odpowiednich podzespołów ułatwia szybkie przywrócenie pełnej sprawności układów hamulcowych w naprawianych ciągnikach siodłowych.
